Rookwerend scherm voor automatische rookcompartimentering
Een rookwerend scherm begrenst de verspreiding van rook, bij brand de grootste bedreiging. Het doek zit opgerold in een cassette en daalt bij detectie automatisch af.
Specificaties
- ClassificatieEN 12101-1
- DA, DH en DHA (afhankelijk van model)
- Aansturing
- 24V-buismotor met CRM-besturing en Gravity Fail-Safe; CBM-schakelkast (115/230 V) met UPS-noodvoeding tot 6 uur
- Doekmateriaal
- Glasvezeldoek met polyurethaancoating aan beide zijden, genaaid met kevlar- of staaldraad
- CertificeringEN 12101-1
- Getest en CE-gemarkeerd
Leverbare modellen
| Foto | Model | Classificatie | Omschrijving |
|---|---|---|---|

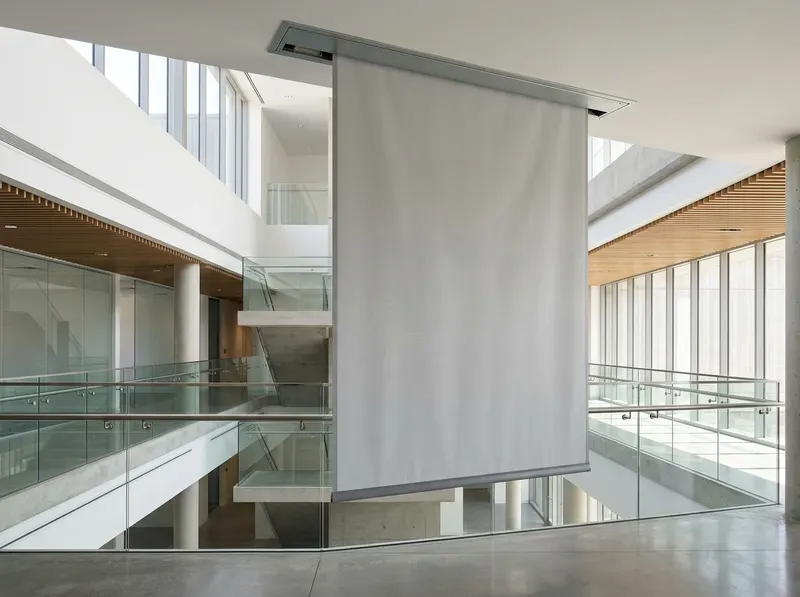

| BACHSMOKE DA | DAEN 12101-1 | Automatisch rookscherm dat bij detectie afdaalt en de verspreiding van rook begrenst. Doek op stalen oproller Ø 78 mm, aansturing via 24V-buismotor met Gravity Fail-Safe. | |

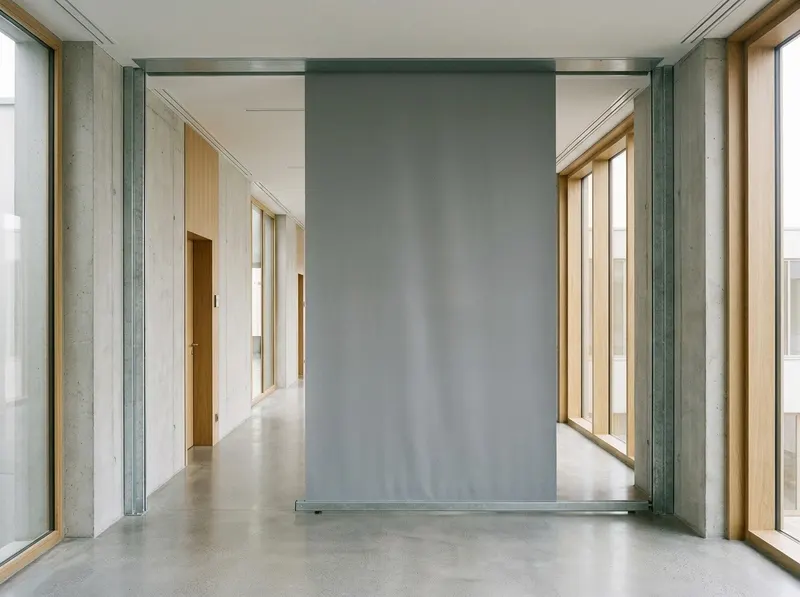

| BACHSMOKE DHA | DH 180 (DHA)EN 12101-1 | Automatisch rookscherm, volgens de fabrieksdocumentatie beproefd als DH 180 volgens EN 12101-1 en daarmee binnen de DHA-systematiek: functioneren gedurende meer dan 120 minuten onder de standaard brandkromme. Uitgevoerd met verzinkt stalen kopkast, zijgeleiders en onderlat voor een betere rookafdichting. | |

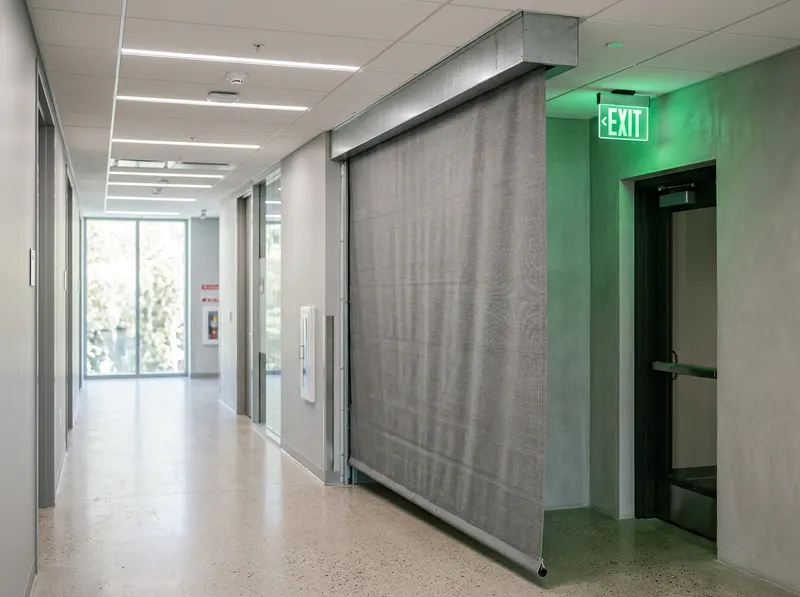

| BACHSMOKE EV | DAEN 12101-1 | Automatisch rookscherm dat naast rookwering ook het vluchten van personen mogelijk maakt — geschikt voor posities in of nabij vluchtroutes. | |

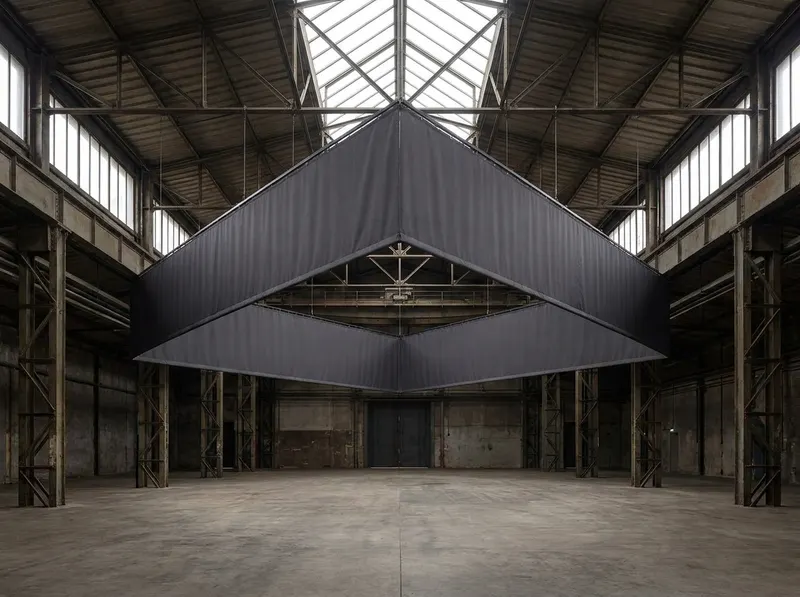

| BACHSMOKE FIX | DA / DH 30EN 12101-1 | Statisch (vast) rookscherm voor permanente rookcompartimentering, bijvoorbeeld als vaste rookschort onder daken en rond vides. | |
| BACHSMOKE H | DA / DH 120EN 12101-1 | Horizontale uitvoering die de verticale verspreiding van rook via vloeropeningen tegengaat, bijvoorbeeld boven roltrappen en vides. |
Werking en aansturing
Het scherm wordt aangestuurd vanuit de brandmeldinstallatie en daalt bij detectie automatisch en gecontroleerd af. De 24V-buismotor met Gravity Fail-Safe zorgt dat het doek ook bij stroomuitval veilig onder eigen gewicht sluit; de CBM-schakelkast met UPS-noodvoeding overbrugt tot zes uur.
Toepassingen
Rookwerende schermen worden toegepast rond atria en vides, boven roltrappen, in gangzones en bij vluchtroutes. Bekijk de oplossingen voor atria en vides en voor trappenhuizen en vluchtroutes om te zien welke uitvoering bij uw situatie past.
Certificering en documentatie
Alle BACHSMOKE-modellen zijn getest volgens EN 12101-1 en dragen CE-markering. Rooklekkageprestaties zoals Sa of S200 zijn afzonderlijke classificaties (EN 1634-3, EN 13501-2) die per schermconstructie aantoonbaar moeten zijn. Testrapporten, productbladen en montagevoorschriften zijn per model beschikbaar; vraag documentatie aan voor uw project of bestek.
